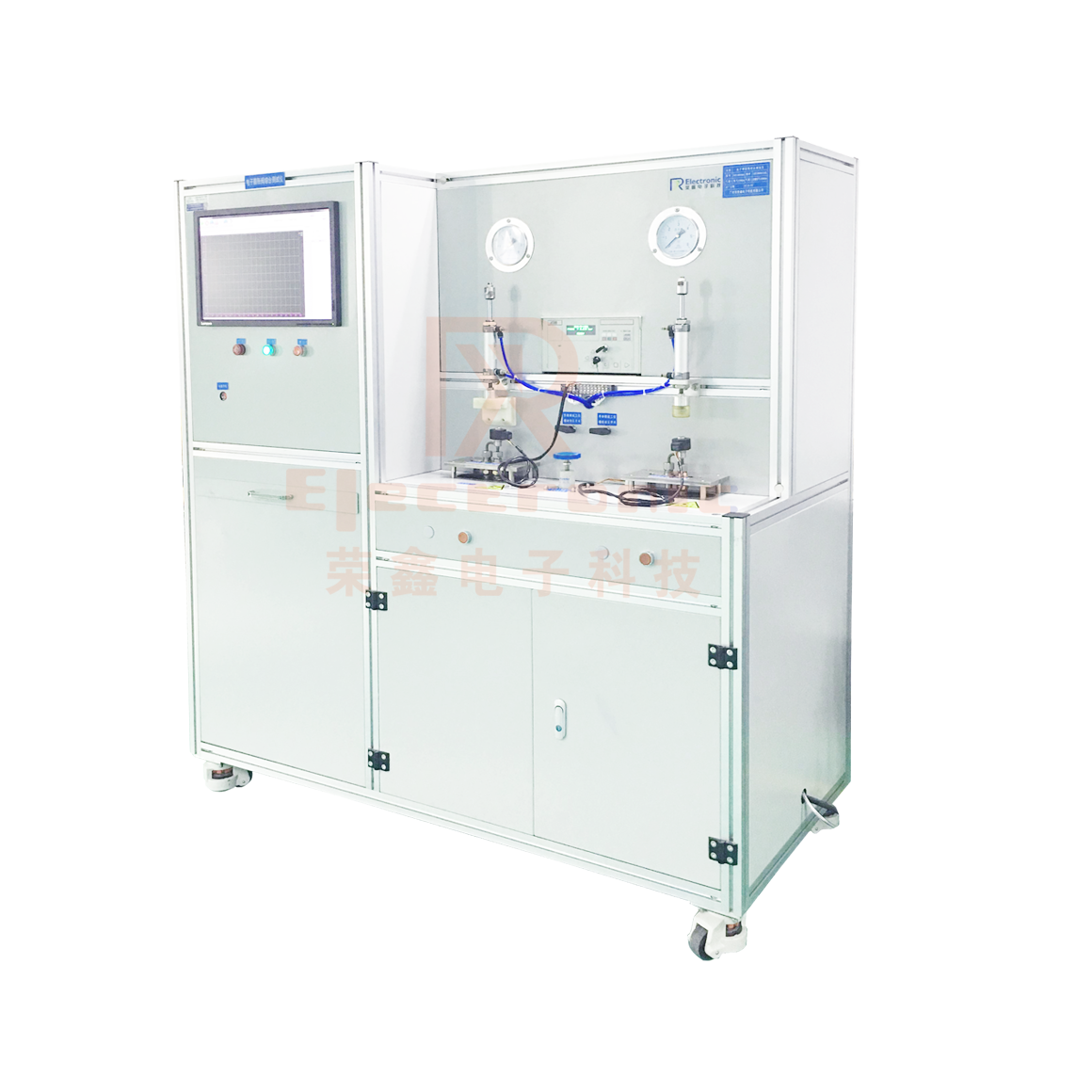

RX9902電子膨脹閥綜合測試儀
一、概述
本機是根據JBT-10212、JBT-10386設計而成，適合測試電子膨脹閥的流量特性、開閥脈沖、閥口泄漏量、最大動作壓差試驗、逆向開閥壓差、耐疲勞性試驗等試驗，采用進口電子數顯流量計，流量測試誤差±1.5%，可根據閥的開度需要任意設定脈沖數，并能顯示出每個脈沖數的流量變化值。系統自動控制，輸出試驗壓力比例可調，閥門輸入脈沖數可設定，實時檢測系統的壓力、流量參數和脈沖數，可識別流量、壓力突變點，通過計算機設定參數后一鍵開啟試驗，生成流量特性、閥口泄漏量參數曲線和記錄試驗結果；
二、技術指標
2．1．供電電源：AC220V,50HZ.功率，約1KW；
2．2．氣源：6Mpa以上潔凈高純氮?dú)猓?/span>
2．3．運行環境：①濕度范圍 38∽85％RH(不結露環境)
②溫度范圍 -10～40℃
③無強電場、強磁場干擾
④氣源壓力穩定
2．4．工位數：2個
2．5．測試項目：①內部泄漏量試驗
②流量特性試驗
③正向最大開閥壓差試驗
④逆向最大開閥壓差試驗
⑤耐疲勞性試驗
2．6．?dāng)?shù)顯壓力表：精度優于±0.5%，瑞士HUBA，量程0~6MPa
2．7．?dāng)?shù)顯氣體流量計：精度優于±2%，法國ATEQ，量程0~10000L/H
2．8．電壓電流:數顯, 精度優于±0.5%，青智
三、設備功能及特點：
該測試臺用于測試DPF（Q）型電子膨脹閥閥口泄漏量、流量特性、開閥脈沖試驗、最大動作壓差試驗、逆向開閥壓差、耐疲勞性試驗等，手工裝夾產品，一次裝夾產品完成一個測試項目。通過專用測試軟件，可實時數據顯示，試驗系統試驗產品、試驗方法、試驗報告均以數據庫形式存儲和管理；可打印實驗報告，可與OFFICE辦公軟件兼容，可編程試驗報告，讓用戶可依據自己的特點設計編排。試驗報告查詢或調取方便，可以自動生成月報表、季度報表和年度報表；
