一、 項目概況
1.設計、制造、驗收標準：
1.1.機械安全性能滿足：
GB5226.1—2002《機械安全 機械電氣設備 第1部分：通用技術條件》
電氣安全性能滿足：
GB4793.1—1995《測量、控制和試驗室用電氣設備的安全要求 第1部分：通用要求》
1.2.ALT型泄漏檢測器滿足：
Q/ZST 01—2003《ALT型泄漏檢測器》標準
1.3.設計技術參數按本技術方案執行，未明確事項由雙方協商確定。
2．本項目提供硬件包括：
工作臺1套、工裝夾具3套、電氣控制系統1套。
3.本項目提供服務包括：
設計、制造、包裝、運輸、安裝、調試直到乙方驗收合格和質保期內服務的全部責任。質保期外，提供終生服務。
二、設備概況

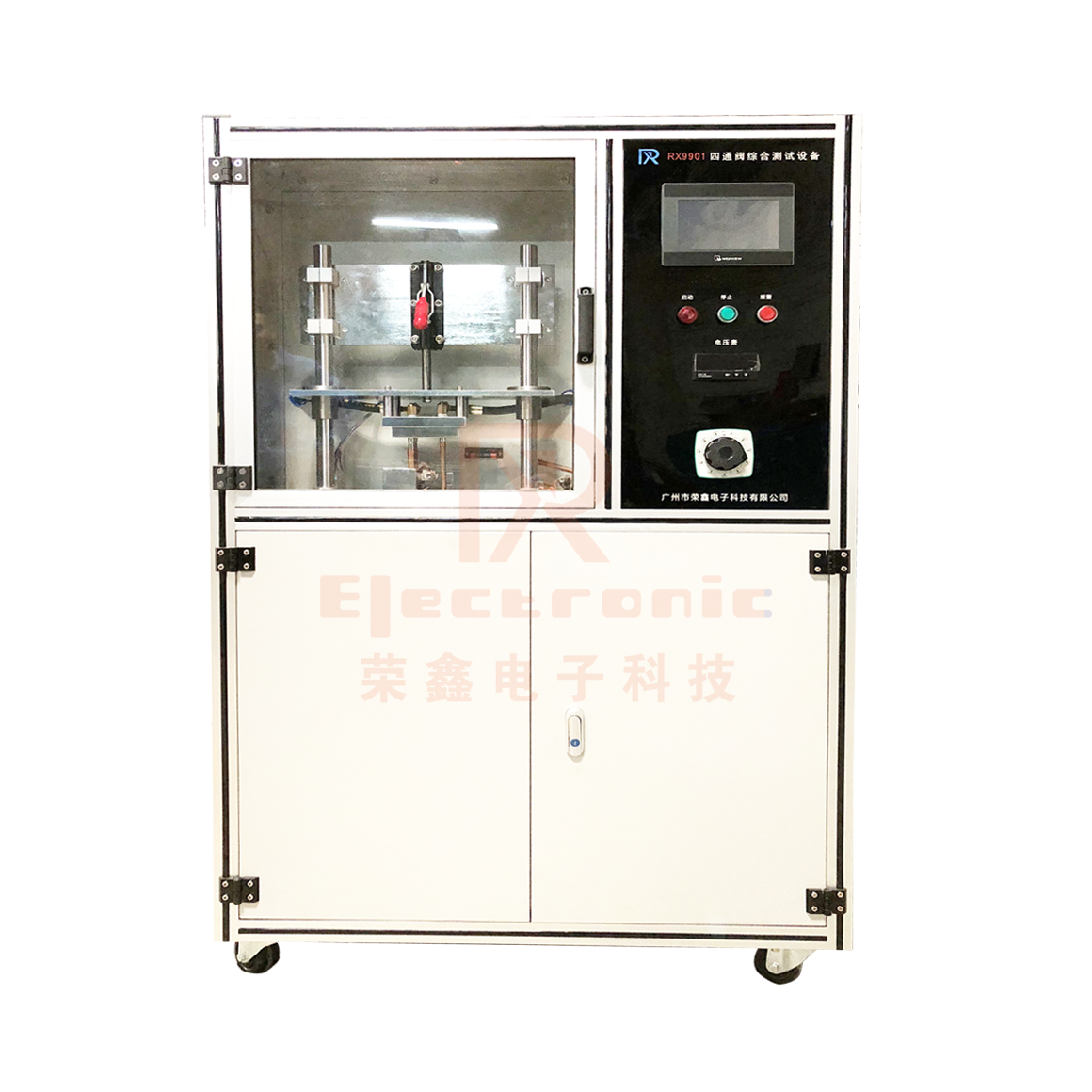

2.1.該測試臺專門用于檢測電磁四通換向閥的各項性能，設備以觸摸屏和PLC為控制核心，具備自動手動檢測功能。具有外形美觀大方，功能齊全，操作簡便等優點，設備的精度高，運行穩定可靠，檢測項目和步驟完全標準要求
2.2.結構設計說明：設備采用方鋼和鋼板焊接結構，主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方，設計高度符合人機工程要求，操作簡單方便
2.3.電器設計：用手動調節調壓器使工件線圈電壓在要求范圍，手動按鈕電磁閥的得電和失電，從而控制排氣，合理走線，使設備整潔美觀；接地符合國家和行業相關標準；
2.4.氣動原理設計 ：手動控制電磁閥和手動球閥，對氣路進行切換，實現充氣、排氣的動作
2.5.夾具設計說明：夾具全部采用45鋼和Q235A鋼板制作，表面鍍裝飾鉻。根據工件的特點和要求，采用O型圈和其他密封材料密封工件端口。本設備提供兩種四通閥工件各1套夾具
三、技術指標
3．1．供電電源：AC220V,50HZ.功率，約2KW；
3．2．氣源：4Mpa以上潔凈高純氮?dú)猓ㄓ杉追教峁?/span>
3．3．運行環境：①濕度范圍 38∽85％RH(不結露環境)
②溫度范圍 -10∽40℃
③無強電場、強磁場干擾
④氣源壓力穩定
3．4．工位數：1個；夾具適應產品STF-01、02、03三種型號
3．5．測試項目：①內部滲漏試驗
②最高動作壓力差試驗
③最低動作壓力差試驗
3．6．壓力表：0~6MPa兩個，0~1.6MPa一個；數顯，精度優于±0.5%
3．7．電壓:數顯, 精度優于±0.5%
3．8．流量計：小于等于4000cm³/min（電子流量計），誤差±1%
3. 9. 高壓電磁閥：日本SMC或國產優質品牌，耐壓5MPa
3.10. 設備外型尺寸：長x寬x高=1400x900x1750（mm）參考值
3.11. 夾具適用于三種型號；每種型號提供1個。
3.12. 試件最大壓力：6.0Mpa；
3.13.最低動作壓差：0~0.6 Mpa（可調）
3.14.最高動作壓差：0~6Mpa（可調）
3.15.測試內部泄漏量氣壓：0~2.5 Mpa（可調）；
3.16.氣源壓力：0~15 Mpa（可調由客戶提供）；
3.17.換向時間：1-12S（可調）；
3.18.流量：小于等于4000cm³/min（電子流量計），誤差±1%。
3.19.具有測試氣密性功能，能定時測試氣密，氣壓0-6Mpa，定時0-5min（可設定），時間到可自動卸壓。
3.20.四通閥線圈電源（AC0-250V）可調節
